Giá: 10.000.000 ₫

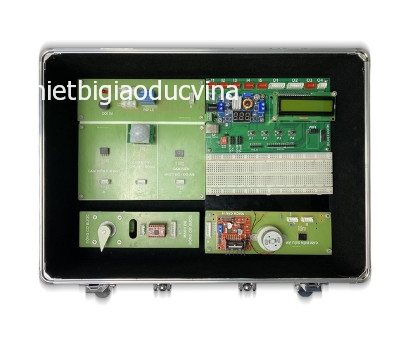

MÔ TẢ CHUNG:
- Bộ thiết bị thiết kế dạng Module có tính hướng ứng dụng cao và linh hoạt trong xây dựng các ứng dụng mở.
- Ứng dụng cơ bản: Bộ học tập cho phép học sinh về các bài học trong nhà thông minh với 05 panel cơ bản (panel điều khiển trung tâm, panel an ninh an toàn, panel về cửa tự động, panel về năng lượng mặt trời, panel điều khiển cổng)
- Ứng dụng mở rộng: Học sinh có thể tùy biến với các module và các linh kiện để xây dựng các ứng dụng về IoT, nông nghiệp thông minh, tự động hóa…
- Lập trình: Học sinh có thể lập trình với các phần mềm Mblock 5 và Arduino.
ĐẶC TRƯNG VỀ KỸ THUẬT CỦA BỘ THIẾT BỊ:
1. Panel điều khiển trung tâm
- Panel có kích thước 165x155x31mm và bao gồm 01 bản mạch lập trình và 01 boardtest có kích thước 165x55mm.
- Bản mạch lập trình vi điều khiển mã nguồn mở có kích thước 165mm x 98mm và bao gồm các thành phần sau:
• 06 Header XH2.54 đực thẳng 4P cổng kết nối ngoại vi
• 02 Header XH2.54 đực thẳng 7P cổng kết nối ngoại vi
• 01 Header XH2.54 đực thẳng 3P cổng kết nối ngoại vi
• 01 cổng kết nối module wifi 2.4GHz
• 01 cổng kết nối module bluetooth 2.0
• 01 Jack DC 5.5mm để cấp nguồn 12VDC
• 10 Header cấp nguồn 12VDC, 5VDC
• 01 cổng USB B 2.0 nạp và cấp nguồn
• 04 phím nhấn có kích thước 6x6x5mm
- Bản mạch lập trình cũng cho phép tích hợp các Module nguồn hạ áp DC-DC (3A, 4-36V), màn hình LCD16x02, module Wifi (2,4GHz), module Bluetooth 2.0và các thành phần khác.
2. Panel an ninh an toàn
- Panel có kích thước (165x155x9)mm với các cảm biến để nhận diện các nguy cơ và với bộ phận chấp hành để đưa cảnh báo khẩn cấp (led, loa và relay). Panel này gồm 01 Module cảnh báo và 01 Module cảm biến.
- Module cảnh báo có kích thước 165x55mm bao gồm các thành phần:
• Relay 10A 12VDC/250VAC cách ly quang
• Còi báo 5VDC 9.5X12MM, tần số âm thanh 2,5KHz
• Đèn cảnh báo Led đỏ 5mm
• 01 Header XH2.54 đực thẳng 4P kết nối Panel điều khiển trung tâm
• 06 Header XH2.54 đực thẳng 2P lấy nguồn 5VDC, 12VDC
- Module cảm biến có kích thước 165x100mm cho phép tích hợp các cảm biến sau:
• Cảm biến nhiệt độ, độ ẩm
• Cảm biến khí gas (đầu ra tương tự và số)
• Cảm biến chuyển động (đầu ra số, góc quét: 120 độ)
• 03 Header XH2.54 đực thẳng 4P kết nối các cảm biến với Panel điều khiển trung tâm
3. Panel cửa tự động
- Panel có kích thước 85x165x35mm được thiết kế để có thể mô phỏng quá trình đóng mở cửa tự động, bao gồm:
• Cảm biến khoảng cách (công nghệ siêu âm)
• Động cơ điện 1 chiều (9-12V, 1A, 300 vòng/phút)
• Mạch cầu H (5-24V, 2A)
• 01 Header XH2.54 đực thẳng 7P và 02 Header XH2.54 đực thẳng 4P kết nối Panel điều khiển trung tâm
4. Panel năng lượng mặt trời thông minh
- Panel có kích thước 130x80x85mm được thiết kế dưới dạng mô hình tấm pin năng lượng mặt trời tự động quay đến hướng có cường độ ánh sáng cao. Panel bao gồm các thành phần:
• 02 Module cảm biến ánh sáng (đầu ra tương tự và số, sử dụng quang trở)
• 01 Động cơ servo (4.8V, tốc độ: 0.1s/600)
5. Panel điều khiển cổng
- Panel này là một bo mạch có kích thước 172x98x42mm được thiết kế mô phỏng mở cổng ra vào kết hợp với thẻ RFID, bao gồm:
• Động cơ bước (12-24VDC, bước góc: 1.80, kích thước 42x42x41.5mm)
• Module điều khiển động cơ bước (dải điện áp hoạt động 8-45VDC, dòng điện: 1,5A)
• 01 Header XH2.54 đực thẳng 7P kết nối Panel điều khiển trung tâm
• 01 Header XH2.54 đực thẳng 2P kết nối động cơ bước
• 01 module RFID (tần số sóng mang 13,56MHz)
HỘP VÀ PHỤ KIỆN:
- 01 hộp kích thước 35x25x12cm
- 01 adapter 12V/2A
- Dây dupont (loại thông dụng), linh kiện điện tử các loại (điện trở, tụ điện các loại, transistor, LED, diode, công tắc các loại), XH2.54 (4P, 7P, 3P).
