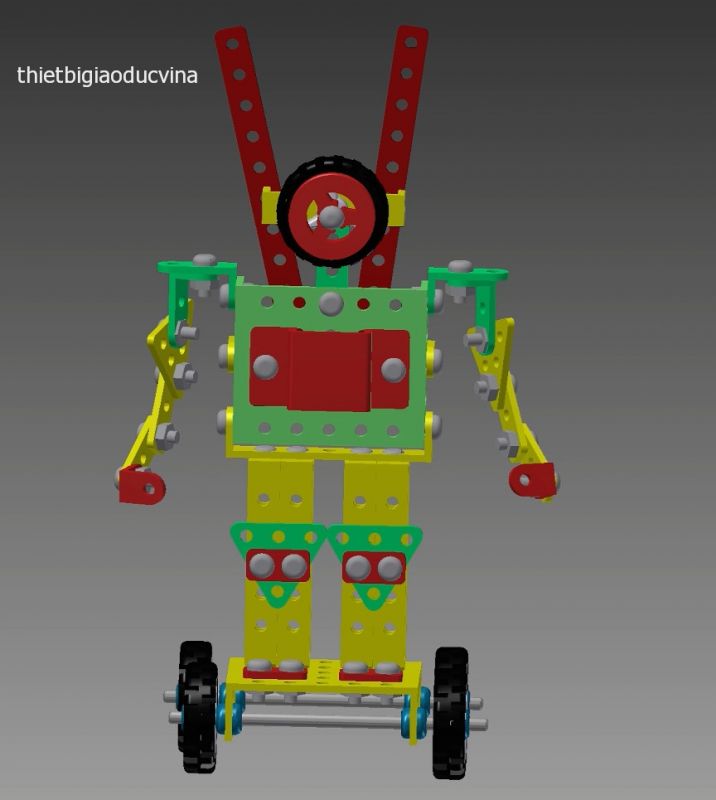

Bộ lắp ghép mô hình kĩ thuật

Bộ lắp ghép mô hình kĩ thuật gồm 2 phần:
1. Hộp cơ bản
+ Tấm lớn: Bằng nhựa HI màu xanh lá cây sẫm, kích thước (110x60x2,5)mm, có 55 lỗ cách đều nhau;
+ Tấm nhỏ: Bằng nhựa HI màu xanh lá cây tươi, kích thước (50x60x2,5)mm, có 25 lỗ cách đều nhau;
+ Tấm 25 lỗ: Gồm 2 tấm, bằng nhựa HI màu đỏ, kích thước (110x30x2,5)mm, có 25 lỗ cách đều nhau;
+ Tấm bên cabin (trái, phải): Bằng nhựa HI màu đỏ, kích thước (50x40x2,5)mm; có tấm cửa sổ cabin màu trắng, kích thước (25x18x2,5)mm;
+ Tấm sau cabin: Bằng nhựa HI màu đỏ, kích thước (68,4x40x2,5)mm;
+ Tấm mặt cabin: Bằng nhựa HI màu xanh Côban, có 2 rãnh cài cố định để giữ chắc chắn khi lắp ghép, kích thước (64,4x40x2,5)mm có tấm kính bằng nhựa PS trong suốt, kích thước (60x27x1,5)mm; gắn đèn bằng nhựa PE-LD màu trắng, đường kính 12mm, chỏm cầu R8mm;
+ Tấm chữ L: Bằng nhựa HI màu da cam, có 2 chốt cài cố định để tạo sự chắc chắn khi lắp ghép, kích thước (64x64,4x2,5)mm;
+ Tấm 3 lỗ: Bằng nhựa HI màu xanh lá cây, kích thước (60x30x2,5)mm, có 3 lỗ;
+ Tấm 2 lỗ: Bằng nhựa HI màu đỏ, kích thước (50x25x2,5)mm, có 2 lỗ;
+ Thanh thẳng 11 lỗ: Gồm 6 thanh bằng nhựa HI màu đỏ, kích thước (110x10x2,5)mm, có 11 lỗ;
+ Thanh thẳng 9 lỗ: Gồm 4 thanh, bằng nhựa HI màu đỏ, kích thước (90x10x2,5)mm, có 9 lỗ;

+ Thanh thẳng 7 lỗ: Gồm 4 thanh, bằng nhựa HI màu xanh dương, kích thước (70x10x2,5)mm; có 7 lỗ;
+ Thanh thẳng 6 lỗ: Gồm 2 thanh, bằng nhựa HI màu vàng, kích thước (60x10x2,5)mm; có 6 lỗ;
+ Thanh thẳng 5 lỗ: Gồm 4 thanh, bằng nhựa HI, màu xanh lá cây, kích thước (50x10x2,5)mm; có 5 lỗ;
+ Thanh thẳng 3 lỗ: Gồm 2 thanh, bằng nhựa HI, màu đỏ, kích thước (30xl0x2,5)mm; có 3 lỗ;
+ Thanh thẳng 2 lỗ: Bằng nhựa HI, màu đỏ, kích thước (20x10x2,5)mm; có 2 lỗ;
+ Thanh móc: Bằng nhựa HI, màu đỏ, kích thước (24x15x2,5)mm; có lỗ Ф2mm;
+ Thanh chữ U dài: Gồm 6 thanh, bằng nhựa HI màu vàng, kích thước (64,4x15x2,5)mm; chữ U: 15 mm, có 7 lỗ;
+ Thanh chữ U ngắn: Gồm 6 thanh, bằng nhựa HI, màu vàng, kích thước (44,4x15x2,5)mm, chữ U: 15 mm; có 5 lỗ;
+ Thanh chữ L dài: Gồm 2 thanh, bằng nhựa HI, màu xanh lá cây, kích thước thân (25x10x2,5)mm, kích thước đế (15x10x2,5)mm, có 3 lỗ;
+ Thanh chữ L ngắn: Gồm 4 thanh, bằng nhựa HI, màu đỏ, kích thước thân (15x10x2,5)mm, kích thước đế (10xl0x2,5)mm, có 2 lỗ;
+ Bánh xe: Gồm 7 cái, bằng nhựa LD dẻo, màu đen bóng, đường kính 34mm, trên đường chu vi ngoài cùng chia đều 22 răng/mặt; răng bố trí so le theo 2 mặt bên của lốp. Tang trống (mayơ) bằng nhựa PP màu trắng, đường kính ngoài 25mm, dày 10mm, có 3 thanh giằng;
+ Bánh đai (ròng rọc): Gồm 5 cái, bằng nhựa PP màu đỏ, đường kính ngoài 27mm, dày 6mm;
+ Trục thẳng ngắn 1: Bằng thép CT3, Ф4mm, dài 80mm mạ Nicrôm 2 đầu được vê tròn;
+ Trục thẳng ngắn 2: Gồm 2 cái, bằng thép CT3, Ф4mm, dài 60mm mạ Nicrôm 2 đầu được vê tròn;
+ Trục thẳng dài: Gồm 3 cái, bằng thép CT3, Ф4mm, dài 100 mm mạ Nicrôm, 2 đầu được vê tròn;

+ Trục quay: Bằng thép CT3, Ф4mm, dài 110mm mạ Nicrôm, 2 đầu được vê tròn;
+ Dây sợi: Dài 500mm;
+ Đai truyền: Gồm 2 cái, bằng cao su;
+ Vít dài: Gồm 2 cái, bằng thép CT3, mạ Nicrôm M4, dài 26mm;
+ Vít nhỡ: Gồm 14 cái, bằng thép CT3, mạ Nicrôm, M4, dài 10mm;
+ Vít ngắn: Gồm 34 cái, bằng thép CT3, mạ Nicrôm, M4, dài 8mm;
+ Đai ốc: Gồm 44 cái, bằng thép CT3, mạ Nicrôm, M4;
+ Vòng hãm: Gồm 20 cái, bằng nhựa LD màu xanh da trời, đường kính ngoài 8,5mm, dày 3mm;
+ Tua - vít: Bằng thép C45, độ cứng 40 HRC, mạ Nicrôm, dài 75mm, cán bọc nhựa PS;
+ Cờ - lê: Bằng thép C45, mạ Nicrôm, dài 75mm;
+ Hộp đựng ốc vít: Bằng nhựa PP màu trắng, kích thước (88x35x15) mm, nắp và đáy đúc liền có 2 bản lề và khóa cài;
+ Tấm tam giác: Gồm 6 tấm, bằng nhựa ABS, có 6 lỗ, hình tam giác đều cạnh 30mm (4 tấm màu vàng, 2 tấm màu xanh lá cây);
+Tấm nhỏ: Bằng nhựa HI màu vàng kích thước (50x60x2,5)mm, có 25 lỗ;
+ Tấm sau cabin: Bằng nhựa HI màu đỏ, kích thước (68,4x40x2,5)mm;
+ Thanh thẳng 7 lỗ: Gồm 2 thanh, bằng nhựa HI màu xanh dương, kích thước (70x10x2,5)mm; có 7 lỗ;

+ Thanh thẳng 5 lỗ: Gồm 4 thanh, bằng nhựa HI màu đỏ, kích thước (50x10x2,5)mm;
+ Thanh thẳng 3 lỗ: Gồm 6 thanh, bằng nhựa HI, kích thước (30x10x2,5)mm (2 thanh màu đỏ, 4 thanh màu vàng);
+ Thanh thẳng 2 lỗ: Bằng nhựa HI màu đỏ, kích thước (20x10x2,5)mm;
+ Thanh chữ U dài: Gồm 4 thanh, bằng nhựa HI màu vàng, kích thước (64,4x15x2,5)mm; chữ U:15mm, có 7 lỗ;
+ Thanh chữ L dài: Gồm 4 thanh, bằng nhựa HI màu đỏ, kích thước thân (25x10x2,5)mm kích thước đế (15x10x2,5)mm, có 3 lỗ;
+ Băng tải: Bằng sợi tổng hợp pha cao su, kích thước (200x30)mm;
- Kèm theo bộ video hướng dẫn lắp ráp các mô hình theo các bộ sách giáo khoa hiện hành (quét mã QR đính kèm hộp để xem video)
2. Hộp nâng cao:
- Trên cơ sở bộ lắp ghép cơ bản trên, bổ sung thêm các chi tiết để tạo thành:
+ Động cơ kéo giảm tốc 3V có vỏ nhựa bên ngoài kích thước (60x35x22)mm, có 2 lỗ để cố định, hệ truyền động gồm 2 trục quay bằng kim loại đường kính 4mm, dài 40mm, gắn vừa bánh xe. Giá 2 pin tiểu loại 1.5V, có tích hợp công tắc. Để tạo thành: Mô hình xe điện chạy bằng pin.
 + 2 mô hình quạt bằng có kích thước (40x40x30)mm, cánh quạt đường kính tối thiểu 60mm: Mô hình thứ 1 có mô tơ điện 1 chiều và dây nối đèn led báo sáng để nhận biết nguồn điện phát ra, có 2 lỗ để sử dụng kèm với các chi tiết bộ của bộ cơ bản; Mô hình quạt thứ 2 tạo nguồn gió bằng mô tơ điện, có mạch điều chỉnh lượng gió, giắc kết nối pin 9V cấp điện cho mô tơ, mô hình được gắn trên thanh trụ bằng nhựa đường kính 10mm, dài 90mm, có đế bằng nhựa đường kính 100mm. Để tạo thành: Mô hình máy phát điện gió.
 + Pin mặt trời kích thước (70x45)mm, có điện áp ra tối thiểu 3V, có dây nối điện ra ngoài, được cố định trên 2 thanh chữ U để sử dụng kèm với các chi tiết của bộ cơ bản tạo thành mô hình điện Mặt trời. Đèn led dùng để thắp sáng từ pin mặt trời. Nguồn sáng đèn pin mini.
- Hộp bảo quản bằng nhựa kích thước: (175x125x50)mm đủ để đựng các chi tiết trên, không cong vênh, an toàn trong sử dụng, có khóa cài tránh đổ vỡ khi vận chuyển.
Sản phẩm được sản xuất theo tiêu chuẩn ISO 9001:2015; ISO 14001:2015; ISO 45001:2018; TCVN 6238-3:2011 và TCVN 6238-1:2017.

Hãng sản xuất: Công ty CPTB Giáo Dục 2
